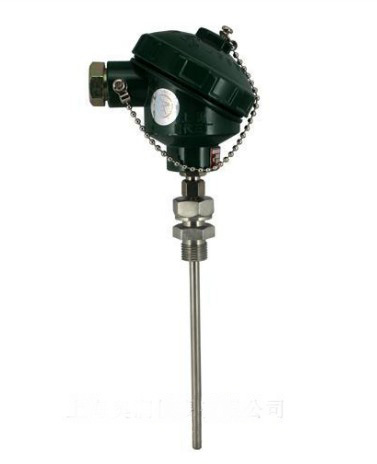

WZPK-335S铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合，本厂生产的WRPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有准确，灵敏、热响应时间快、质量稳定、使用寿命长等优点。

铠装铂电阻外保护套管采用不锈钢，内充满高密度氧化物质的绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适合安装在环境恶劣的场合。

铠装铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性，可为显示仪、记录仪、调节器，扫描器、数据记录仪以及电脑提供准确的温度变化输入信号，应符合JB/T8622-1997标准。

工作原理

铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。

• 技术参数

  型号表示

  W	Z	P	K	规格						内容
  				-	1					无固定装置
  					2					固定卡套螺纹
  					3					可动卡套螺纹
  					4					固定卡套法兰
  					5					可动卡套法兰
  					安装固定形式	0				简易式
  						2				防溅式
  						3				防水式
  						6				插座式
  						7				带连线导线式
  						接线盒形式 （自由端形式）	3			φ3
  							4			φ4
  							5			φ5
  							6			φ6
  							直径	引进元件
  									设计序号
  W	Z	P	K	-	□	□	□	S	A



  主要技术指标

  分度号Pt100：A级Ro=100±0.06Ω

     B级Ro=100±0.12Ω



  量程规格

  型　号	分度号	测温范围℃	精度等级	允许偏差△t　℃
  WZPK	Pt100	-200～500	A级	±（0.15或+0.002︱t︱）
  			B级	±（0.3或+0.005︱t︱）

  注：式中“t”为感温元件实测温度******值

  公称压力

  一般是指在常温下，保护管所能承受静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上，允许公称压力不***与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

  热响应时间

  在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％所需要的时间，称为热响应时间，用t0.5表示。

  热电阻绝缘电阻：

  常温绝缘电阻的实验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％；常温绝缘值应不小于100MΩ。

  热电阻允许通过电流

  通过铠装铂电阻测量电流***大不超过5mA。

  铠装铂电阻分类型式

  铠装热电阻外径（d）   安装固定装置标准尺寸	φ6	φ5	φ4	φ4	φ3
  M	M16×1.5			M12×1.5
  S	22			19



  铠装热电阻外径（d）   安装固定装置标准尺寸	φ6		φ4	φ4	φ3
  D	φ60			φ50
  Do	φ42			φ36
  D1	φ24			φ20
  do	φ9			φ7
  S	22			19
